Die Europäische Norm CEI EN 50147-1 gilt für die Validierung der Schirmdämpfung geschirmter Kabinen und reflexionsarmer Räume im Frequenzbereich von 9 kHz bis 40 GHz. Sie definiert ein reproduzierbares Verfahren zur baulichen Abnahmeprüfung.

Durchführung der Schirmdämpfungsmessung

Die Messungen erfolgen im vollständig montierten Zustand der Schirmkabine mit allen installierten Filtern und angeschlossenen Zuleitungen.
    HINWEIS: Die Messprozedur geht auf die Spezifikation NSA 65-6 zurück.

Messausstattung

Je nach spezifiziertem Frequenzbereich wird folgende Ausrüstung mit ausreichendem Dynamikbereich eingesetzt:
  1. CW-Signalgeneratoren von 9 kHz bis 40 GHz mit hoher Frequenzstabilität (gepulste Quellen im Bereich 1-40 GHz zulässig).
      2. HINWEIS: Die Messung kann bei 10 kHz beginnen, wenn das Messsystem tiefere Frequenzen technisch nicht unterstützt.
  2. Rahmenantennen für die magnetische Feldkomponente.
  3. Abstimmbare Dipole, Monopole und Mikrowellen-Hornantennen für elektrische Felder und ebene Wellen.
  4. Nahfeldsonden zur Lokalisierung von Leckagestellen an Nahtstellen.
  5. Selektive Messempfänger mit hoher Empfindlichkeit.

Abnahmeprüfungen

Messungen erfolgen vor dem Verkleben der HF-Pyramidenabsorber an verteilten Positionen um die Kabine.
Ist der elektromagnetische Störpegel der Umgebung niedrig genug, wird der Empfänger außen und die Sendeantenne im Inneren platziert.

Dichtigkeitsprüfung (Leckagetest)

Vor der formalen Abnahme werden Türfugen, Nahtstellen, Filtergehäuse und Lüftungskanäle abgetastet, um Feldstärkemaxima an mindestens vier Positionen zu detektieren.

Elektrische und magnetische Feldmessungen

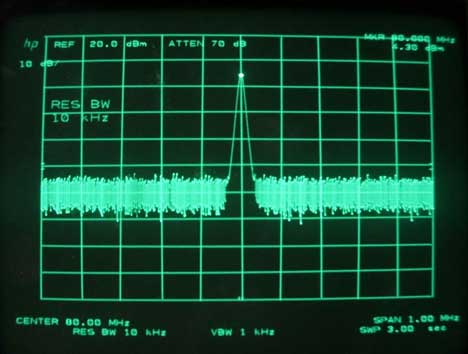

Die Dämpfungsmessung erfolgt im Vergleich zu einer Freifeld-Referenzmessung mit direkt gegenüberliegenden Antennen.
Magnetfeld-Rahmenantennen werden stets parallel zur geschirmten Wandung ausgerichtet.
Empfohlene Frequenzen im H-Feld: 10 kHz, 100 kHz, 1 MHz, 10 MHz und 30 MHz (sowie 10 MHz und 30 MHz im E-Feld).

Messung bei ebenen Wellen

Prüffrequenzen liegen mindestens bei 100 MHz, 400 MHz, 1 GHz, 10 GHz und 40 GHz entsprechend den Vorgaben des Bauherrn.
EMCTEST Technologies ist ein führendes europäisches Prüflabor für Messungen der elektromagnetischen Schirmdämpfung (Shielding Effectiveness). Ausgestattet mit moderner HF-Messtechnik und fundierter Ingenieurpraxis führen wir Messungen von 10 kHz bis 110 GHz an Werkstoffen, Komponenten und Bauwerken für Industrie, Telekommunikation, Medizintechnik, Wehrtechnik, Automotive, Bahnsektor, Schiffbau, Luft- und Raumfahrt sowie Wissenschaft und Bauwesen durch.

Typische Prüffrequenzen

  • Niederfrequenzbereich: 10 kHz, 100 kHz, 500 kHz, 1 MHz
  • Mittlere Frequenzen: 10 MHz, 30 MHz, 100 MHz, 433 MHz, 700 MHz, 800 MHz, 900 MHz
  • Hochfrequenz (HF und Mikrowellen): 1 GHz, 1,5 GHz, 2,4 GHz (ISM-Band), 3 GHz, 5 GHz, 5,8 GHz, 6 GHz, 10 GHz
  • Höchstfrequenzen: 17 GHz, 18 GHz, 24 GHz (ISM-Bänder), 26,5 GHz, 30 GHz, 35 GHz, 40 GHz, 50 GHz, 60 GHz (Funknetzwerke und Radartechnik)
  • Millimeterwellen: 75 GHz, 77 GHz (Automotive-Radarsysteme), 94 GHz, 100 GHz, 110 GHz

Unser Prüflabor verfügt über die messtechnische Ausstattung für Schirmdämpfungsprüfungen bis 110 GHz.
