En sistemas electrónicos de alta densidad o que operan en entornos operativos severos, los cables de interconexión pueden comportarse involuntariamente como vías de acoplamiento o antenas radiantes no deseadas. Si el blindaje no es continuo y adecuado, las perturbaciones electromagnéticas externas pueden degradar la calidad de las señales o corromper los flujos de datos; simultáneamente, las emisiones generadas por señales de alta velocidad pueden escapar del cableado y comprometer la funcionalidad de sistemas de radio o equipos cercanos.

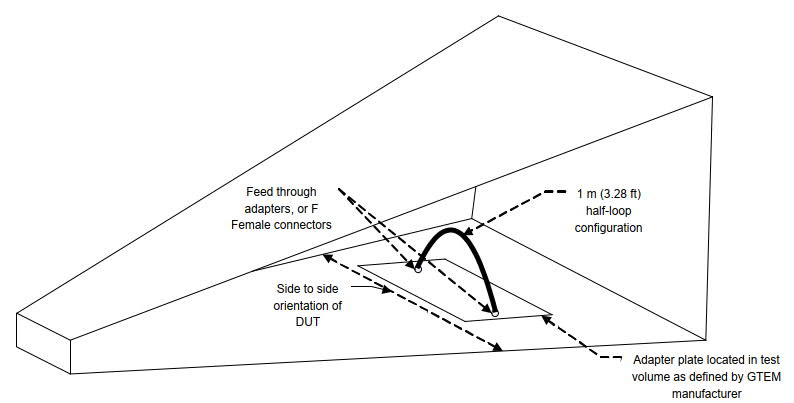

Marco normativo y rango de frecuencia: Las verificaciones en cables y conectores se llevan a cabo aplicando las directrices de la norma SCTE 48-3 (SCTE 43-8) en celda GTEM, cubriendo la banda de 30 MHz a 6 GHz. Las capacidades globales de medida del laboratorio EMCTEST Technologies se extienden hasta 110 GHz para ensayos de shielding effectiveness en materiales planos, tejidos técnicos y recintos blindados en cámara anecoica (según normas específicas como IEEE 299 y MIL-STD-285).
La importancia de cualificar el sistema completo de cable y conector
Un error frecuente en el diseño electromagnético es considerar únicamente las especificaciones nominales de la malla de blindaje del cable. En la realidad operativa, los puntos más críticos para la estanqueidad EMC se concentran en las uniones mecánicas: la unión entre la malla y el cuerpo del conector, el apriete de las terminaciones aéreas, la eficacia de las juntas conductoras y el contacto eléctrico en el panel de montaje.
Por este motivo, nuestro laboratorio cualifica el mazo de cables como un conjunto único y funcional, verificando el comportamiento conjunto de conductores, mallas de blindaje, terminaciones aéreas y conectores de panel.
Ventajas de la celda GTEM para la cualificación RF

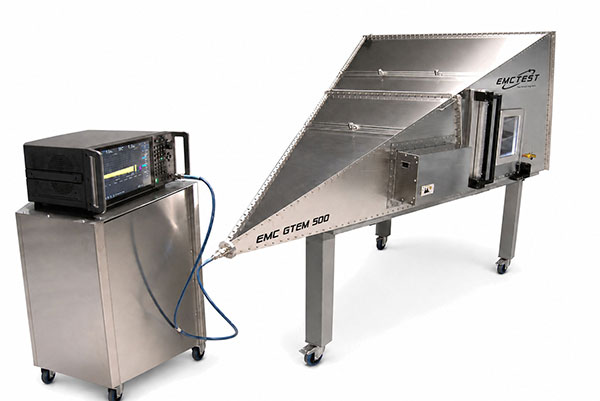

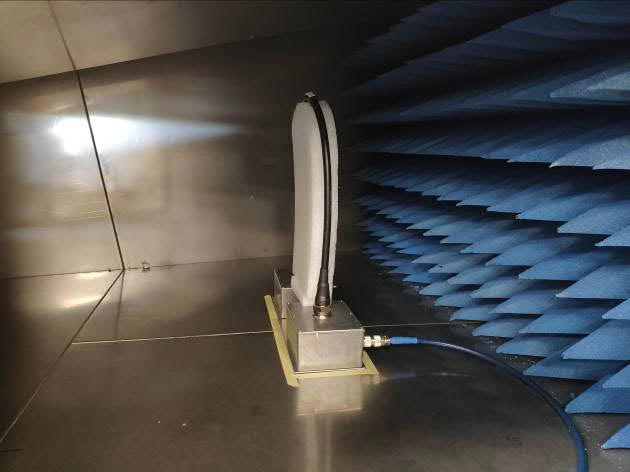

El ensayo aprovecha las propiedades de la celda GTEM (Gigahertz Transverse Electromagnetic Cell). Esta estructura permite generar ondas planas transversales TEM estables y controladas, asegurando que toda la muestra esté inmersa en un campo electromagnético uniforme. En comparación con entornos no blindados, la celda GTEM elimina reflexiones parásitas y resonancias incontroladas, garantizando la máxima repetibilidad metrológica.
Tipologías de productos y componentes analizables
El servicio de ensayo responde a las necesidades de fabricantes de cables, ensambladores de mazos, fabricantes de conectores y departamentos de I+D que operan en sectores de alta fiabilidad:
| Tipo de producto | Ejemplos de aplicación | Aspectos de rendimiento evaluados |
|---|---|---|
| Cables coaxiales y líneas RF | Líneas de transmisión de radio, cables coaxiales de baja pérdida, líneas de datos de alta velocidad | Homogeneidad de la malla metálica y retención del blindaje en frecuencias microondas hasta 6 GHz |
| Mazos multipolares industriales y militares | Líneas de bus de control, cableados embarcados para vehículos, aviónica y naval | Rendimiento global de la malla exterior y rechazo común sobre los conductores internos |

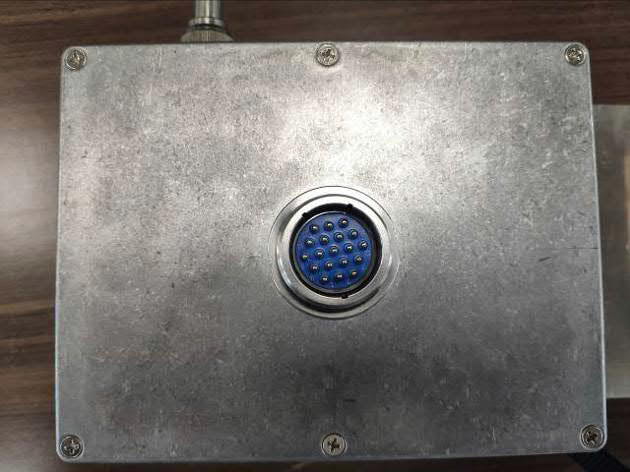

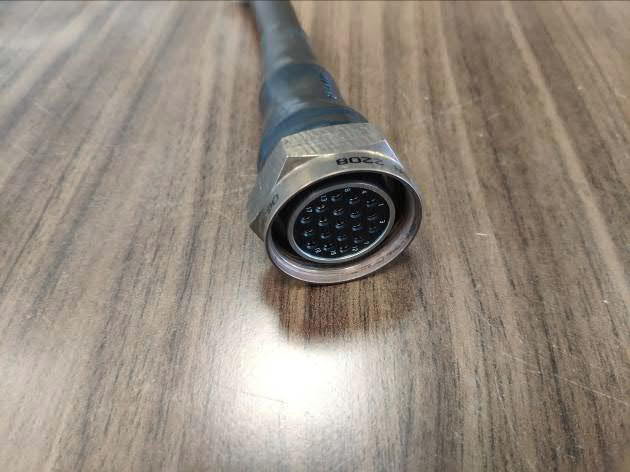

| Conectores y uniones mecánicas | Conectores circulares de panel, conectores aéreos, backshells conductores | Continuidad a masa del blindaje, contacto perimetral a 360°, estanqueidad de las juntas conductoras EMC |
| Mallas, fundas y cintas conductoras | Fundas termorretráctiles blindadas, cintas metálicas, mallas elásticas de cobre/níquel | Comparación entre diferentes materiales y estabilidad de la atenuación en frecuencia |
Metodología de ensayo comparativa

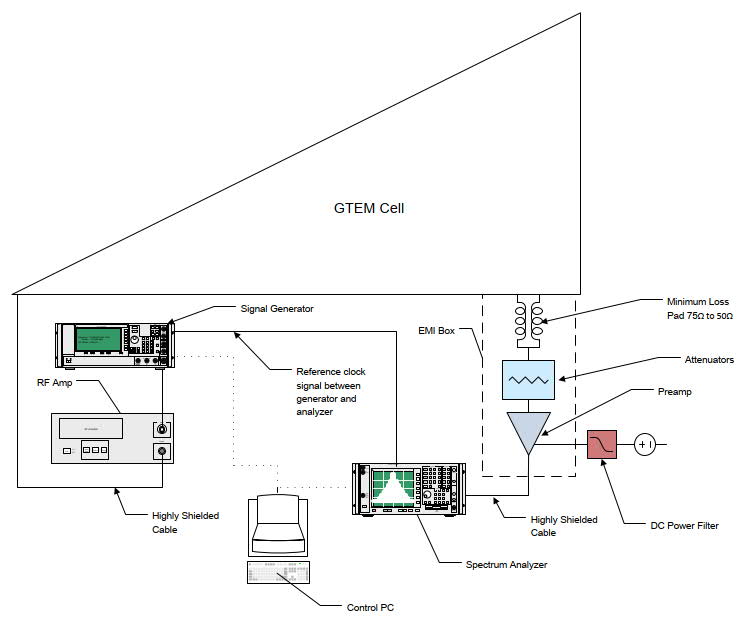

La determinación de la Eficacia de Blindaje (SE - Shielding Effectiveness) se realiza mediante un procedimiento comparativo con geometría fija:

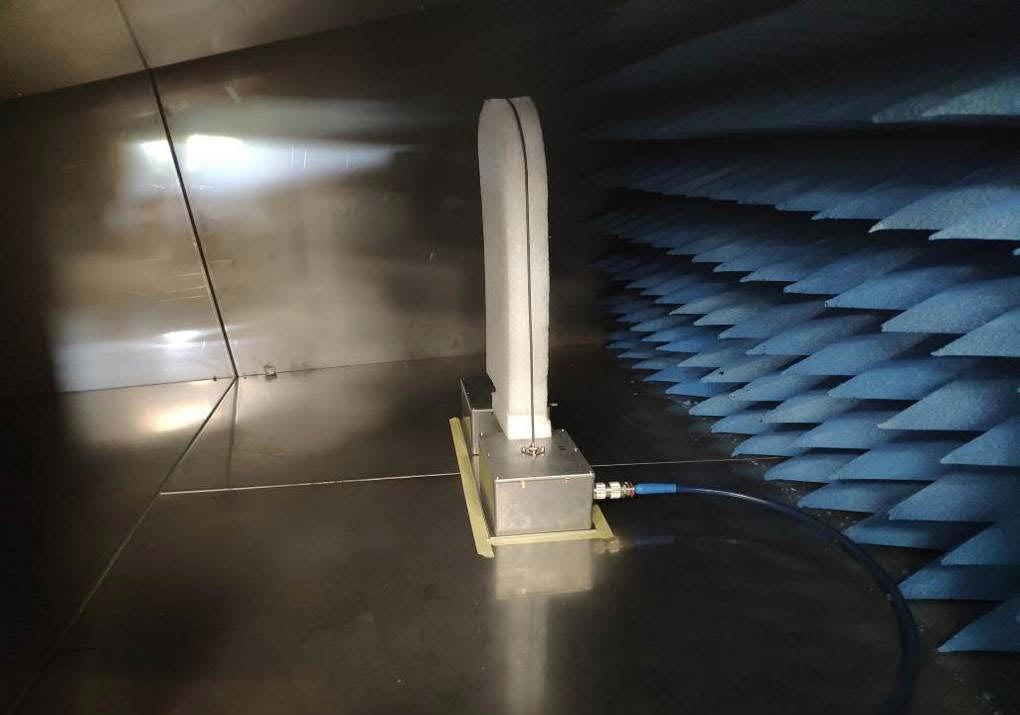

- Adquisición del nivel de referencia: Se mide la potencia RF acoplada utilizando un conductor de referencia no blindado instalado en la misma posición geométrica dentro de la GTEM, definiendo el nivel base del sistema.

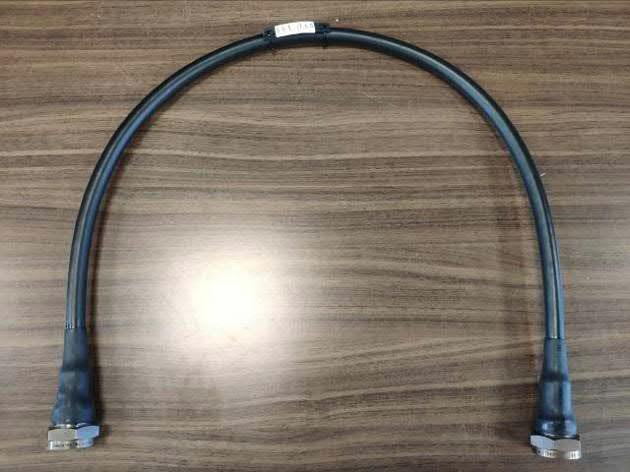

- Medida con el sistema blindado: Se instala el cable provisto de blindaje y de sus correspondientes conectores, registrando la señal residual en las mismas frecuencias y condiciones de prueba.
- Determinación de la eficacia de blindaje: El valor de atenuación se calcula en decibelios como la diferencia directa entre el nivel de potencia de referencia y el registrado en la muestra blindada.
Cómo interpretar los resultados y el informe de ensayo
Para caracterizar con total fiabilidad incluso blindajes de muy alta atenuación, la cadena de medida del laboratorio garantiza un rango dinámico (Dynamic Range) verificado de al menos 130 dB. Este parámetro asegura que el ruido de fondo del instrumento no enmascare el rendimiento real de la muestra, incluso en las frecuencias más elevadas.

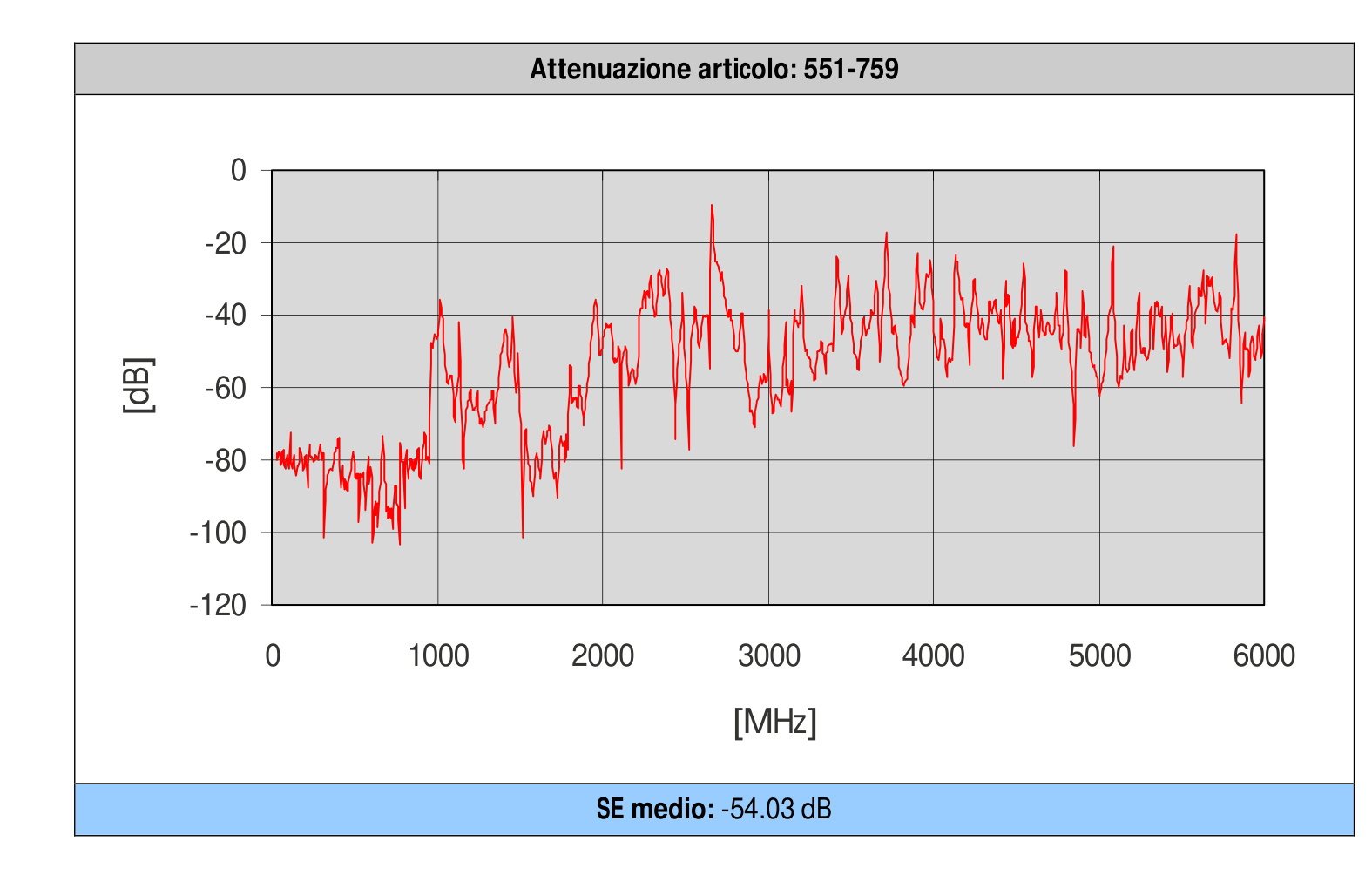

El análisis de la curva espectral permite evaluar dos aspectos determinantes:
- El valor medio de Shielding Effectiveness (SE medio): Representa el índice global de atenuación del sistema a lo largo de todo el espectro ensayado (ej. más de 50 dB de media), facilitando comparaciones directas entre distintas soluciones de diseño o especificaciones de suministro.
- El comportamiento puntual en frecuencia: Un barrido de alta resolución en más de mil puntos de frecuencia permite identificar de forma precoz resonancias, aberturas o caídas localizadas de eficacia que un único valor medio no reflejaría.
El informe de ensayo oficial entregado al cliente incluye:
- trazado gráfico detallado de la eficacia de blindaje en función de la frecuencia;
- valor medio y extremos de atenuación calculados en el intervalo operativo acordado;
- registro de las condiciones termo-higrométricas ambientales durante el ensayo;
- documentación fotográfica completa del montaje y parámetros RF utilizados.
Por qué confiar en EMCTEST Technologies
EMCTEST Technologies ofrece amplia experiencia metrológica en medidas de compatibilidad electromagnética y ensayos de blindaje RF. El uso combinado de celdas GTEM para cables y componentes y de cámaras anecoicas para estructuras de hasta 110 GHz permite respaldar a los fabricantes tanto en la cualificación formal de conformidad como en las fases de I+D orientadas a la optimización de cableados y materiales de apantallamiento.
Solicite una evaluación técnica para sus cableados
¿Necesita cualificar la eficacia de blindaje de un cable, malla o conjunto de cable y conectores? Envíe las especificaciones técnicas de su producto: nuestro equipo de laboratorio definirá el plan de ensayo óptimo para sus requisitos operativos.
