Dans les systèmes électroniques à haute densité ou soumis à des environnements opérationnels sévères, les câbles d'interconnexion peuvent agir involontairement comme des voies de couplage ou des antennes rayonnantes indésirables. Si le blindage n'est pas continu et adéquat, les perturbations électromagnétiques externes peuvent dégrader la qualité des signaux ou corrompre les flux de données ; simultanément, les émissions générées par des signaux rapides peuvent s'échapper du faisceau et compromettre le fonctionnement des systèmes radio ou des équipements voisins.
Cadre normatif et plage de fréquences : Les contrôles sur câbles et connecteurs sont réalisés selon les lignes directrices de la norme SCTE 48-3 (SCTE 43-8) en cellule GTEM, couvrant la bande de 30 MHz à 6 GHz. Les capacités globales de mesure du laboratoire EMCTEST Technologies s'étendent jusqu'à 110 GHz pour les essais d'efficacité de blindage sur matériaux plans, textiles techniques et enceintes blindées en chambre anéchoïque (selon des normes dédiées telles que l'IEEE 299 et la MIL-STD-285).
L'importance de qualifier l'ensemble complet câble et connecteur
Une erreur fréquente en ingénierie électromagnétique consiste à se fier uniquement aux spécifications nominales de la tresse de blindage du câble. Dans la réalité opérationnelle, les points les plus critiques pour la tenue CEM se situent au niveau des jonctions mécaniques : le raccordement entre la tresse et le corps du connecteur, le serrage des connecteurs mobiles, l'efficacité des joints conducteurs et la continuité électrique au niveau du panneau de montage.
Pour cette raison, notre laboratoire qualifie le faisceau comme un ensemble unique et fonctionnel, vérifiant le comportement conjoint des conducteurs, des tresses de blindage, des connecteurs mobiles et des connecteurs d'embase.
Avantages de la cellule GTEM pour la qualification RF

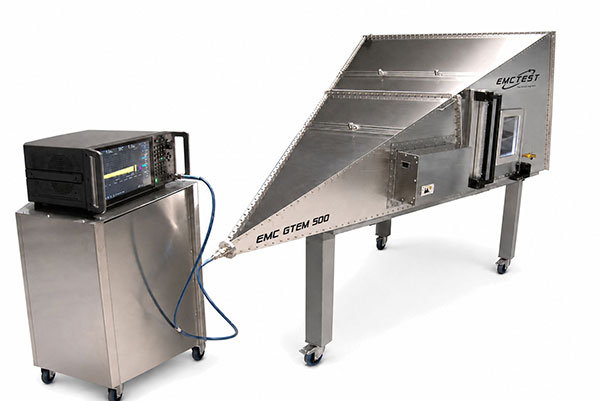

L'essai exploite les propriétés de la cellule GTEM (Gigahertz Transverse Electromagnetic Cell). Cette structure permet de générer des ondes planes transversales TEM stables et contrôlées, garantissant que l'échantillon complet est immergé dans un champ électromagnétique uniforme. Par rapport aux environnements non blindés, la cellule GTEM élimine les réflexions parasites et les résonances incontrôlées, assurant une répétabilité métrologique maximale.
Typologies de produits et composants analysables
Le service d'essai répond aux exigences des fabricants de câbles, confectionneurs de faisceaux, fabricants de connecteurs et départements R&D opérant dans des secteurs à haute fiabilité :
| Catégorie de produit | Exemples d'application | Aspects de performance évalués |
|---|---|---|
| Câbles coaxiaux et lignes RF | Lignes de transmission radio, câbles coaxiaux à faibles pertes, bus de données haute vitesse | Homogénéité de la tresse métallique et maintien de l'atténuation aux fréquences micro-ondes jusqu'à 6 GHz |
| Faisceaux multipolaires industriels et militaires | Lignes de bus de commande, câblages embarqués pour véhicules, avionique et marine | Performances globales de la tresse extérieure et réjection globale sur les conducteurs internes |
| Connecteurs et jonctions mécaniques | Connecteurs circulaires d'embase, connecteurs mobiles, raccords arrières conducteurs | Continuité de masse du blindage, contact périphérique à 360°, étanchéité des joints conducteurs CEM |
| Tresses, gaines et rubans conducteurs | Gaines thermorétractables blindées, rubans métalliques, tresses souples cuivre/nickel | Comparaison entre différents matériaux et stabilité de l'atténuation en fréquence |
Méthodologie d'essai comparative
La détermination de l'Efficacité de Blindage (SE - Shielding Effectiveness) est réalisée selon une procédure comparative à géométrie fixe :
- Acquisition du niveau de référence : La puissance RF couplée est mesurée à l'aide d'un conducteur de référence non blindé monté dans la même position géométrique au sein de la GTEM, définissant le niveau de base du système.
- Mesure avec le système blindé : Le câble équipé de son blindage et de ses connecteurs est installé, puis le signal résiduel est mesuré aux mêmes fréquences et dans les mêmes conditions d'essai.
- Détermination de l'efficacité de blindage : L'atténuation est calculée en décibels par différence directe entre le niveau de puissance de référence et celui mesuré sur l'échantillon blindé.
Comment interpréter les résultats et le rapport d'essai
Pour caractériser avec certitude les blindages à très forte atténuation, la chaîne de mesure du laboratoire garantit une dynamique de mesure (Dynamic Range) vérifiée d'au moins 130 dB. Ce paramètre garantit que le bruit de fond de l'appareil ne masque pas les performances réelles du composant, même aux fréquences les plus élevées.
L'analyse de la courbe spectrale permet d'évaluer deux aspects déterminants :
- La valeur moyenne d'efficacité de blindage (SE moyenne) : Représente l'indice global d'atténuation du système sur l'ensemble du spectre d'essai (ex. plus de 50 dB en moyenne), permettant des comparaisons directes entre différentes conceptions ou cahiers des charges.
- Le comportement spectral ponctuel : Un balayage haute résolution sur plus de mille points de fréquence permet de détecter précocement d'éventuelles résonances, fuites ou chutes localisées d'efficacité qu'une valeur moyenne globale ne pourrait pas révéler.
Le rapport d'essai officiel remis au client comprend :
- le tracé graphique détaillé de l'efficacité de blindage en fonction de la fréquence ;
- la valeur moyenne et les extrêmes d'atténuation calculés sur la bande d'essai convenue ;
- le relevé des conditions environnementales thermo-hygrométriques enregistrées lors de l'essai ;
- la documentation photographique complète du banc d'essai et les paramètres RF utilisés.
Pourquoi faire confiance à EMCTEST Technologies
EMCTEST Technologies apporte une expertise métrologique éprouvée dans la compatibilité électromagnétique et la qualification du blindage RF. L'utilisation conjointe de cellules GTEM pour câbles et composants et de chambres anéchoïques pour structures jusqu'à 110 GHz permet d'accompagner les industriels tant dans la qualification de conformité finale que dans les phases de R&D dédiées à l'optimisation des faisceaux et des matériaux de blindage.
Demandez une évaluation technique pour vos câblages
Vous devez qualifier l'efficacité de blindage d'un câble, d'une tresse ou d'un ensemble câble-connecteur ? Transmettez les spécifications techniques de votre produit : notre équipe d'ingénieurs définira le plan d'essai le plus adapté à vos exigences opérationnelles.
