W układach elektronicznych o wysokiej gęstości upakowania lub pracujących w trudnych warunkach środowiskowych, kable połączeniowe mogą nieświadomie działać jako tory sprzężenia lub niepożądane anteny promieniujące. Jeśli ekranowanie nie jest ciągłe i odpowiednio wykonane, zewnętrzne zaburzenia elektromagnetyczne mogą pogarszać jakość sygnałów lub zniekształcać przesył danych; jednocześnie emisje generowane przez sygnały szybkozmienne mogą wydostawać się z wiązki i zakłócać działanie sąsiednich systemów radiowych lub urządzeń.
Podstawa normatywna i zakres częstotliwości: Badania kabli i złączy są realizowane zgodnie z wytycznymi normy SCTE 48-3 (SCTE 43-8) w komorze GTEM, obejmując pasmo od 30 MHz do 6 GHz. Całkowite możliwości pomiarowe laboratorium EMCTEST Technologies sięgają do 110 GHz w zakresie badań skuteczności ekranowania materiałów płaskich, tkanin technicznych i obudów ekranowanych w komorze bezodbiciowej (według norm takich jak IEEE 299 i MIL-STD-285).
Znaczenie kwalifikacji kompletnego zespołu kabla i złącza
Częstym błędem na etapie projektowania kompatybilności elektromagnetycznej jest poleganie wyłącznie na nominalnych danych katalogowych oplotu kabla. W warunkach operacyjnych najbardziej krytyczne punkty szczelności EMC znajdują się na połączeniach mechanicznych: styku oplotu z korpusem złącza, zaciśnięciu końcówek kablowych, skuteczności uszczelek przewodzących oraz kontakcie elektrycznym na płycie montażowej.
Z tego względu nasze laboratorium kwalifikuje wiązkę jako jednolity, funkcjonalny zespół, weryfikując łączne zachowanie przewodów, oplotów ekranujących, złączy kablowych i złączy tablicowych.
Zalety komory GTEM w kwalifikacji RF

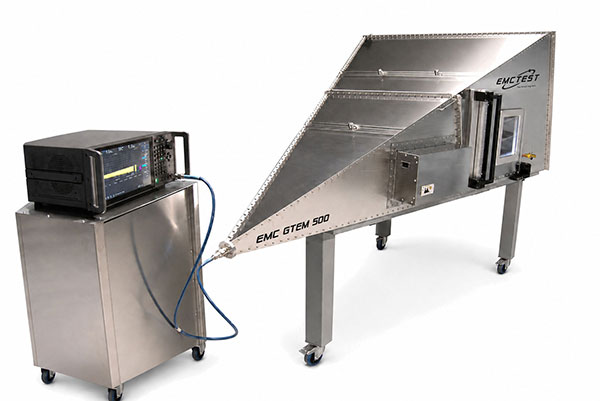

Badanie wykorzystuje właściwości komory GTEM (Gigahertz Transverse Electromagnetic Cell). Konstrukcja ta pozwala wytworzyć stabilne, poprzeczne fale elektromagnetyczne TEM, zapewniając równomierne oddziaływanie pola na całą badaną próbkę. W porównaniu ze środowiskami nieekranowanymi, komora GTEM eliminuje odbicia pasożytnicze i niekontrolowane rezonanse, gwarantując najwyższą powtarzalność metrologiczną.
Typologie badanych produktów i komponentów
Usługa badawcza odpowiada potrzebom producentów kabli, wytwórców wiązek przewodów, producentów złączy oraz działów B+R w sektorach o wysokich wymaganiach niezawodnościowych:
| Kategoria produktu | Przykłady zastosowań | Oceniane aspekty użytkowe |
|---|---|---|
| Kable koncentryczne i linie RF | Linie transmisyjne, kable koncentryczne niskostratne, szybkie linie danych | Jednorodność oplotu metalowego i zachowanie tłumienności w paśmie mikrofalowym do 6 GHz |
| Wielobiegunowe wiązki przemysłowe i wojskowe | Magistrale sterujące, okablowanie pojazdów, instalacje lotnicze i morskie | Skuteczność oplotu zewnętrznego i wspólne tłumienie zakłóceń na żyłach wewnętrznych |
| Złącza i połączenia mechaniczne | Okrągłe złącza tablicowe, złącza kablowe, obudowy przewodzące (backshell) | Ciągłość masy ekranu, styk obwodowy 360°, szczelność uszczelek przewodzących EMC |
| Oploty, rękawy i taśmy przewodzące | Ekranujące koszulki termokurczliwe, taśmy metalowe, elastyczne oploty miedziano-niklowe | Porównanie różnych materiałów i stabilność tłumienia w funkcji częstotliwości |
Porównawcza metodyka pomiarowa
Określenie Skuteczności Ekranowania (SE - Shielding Effectiveness) odbywa się według procedury porównawczej przy stałej geometrii pomiaru:
- Pomiar poziomu odniesienia: Moc sprzężona w.cz. jest mierzona przy użyciu nieekranowanego przewodu odniesienia umieszczonego w dokładnie tej samej pozycji w komorze GTEM, co wyznacza poziom bazowy układu.
- Pomiar badanego układu ekranowanego: W komorze instaluje się kabel z ekranem i złączami, rejestrując sygnał szczątkowy przy tych samych częstotliwościach i warunkach pomiarowych.
- Wyznaczenie skuteczności ekranowania: Wartość tłumienia obliczana jest w decybelach jako bezpośrednia różnica między poziomem mocy odniesienia a mocą zmierzoną na próbce ekranowanej.
Interpretacja wyników i raport z badań
W celu pewnej identyfikacji ekranów o wysokim stopniu tłumienia, tor pomiarowy laboratorium zapewnia zweryfikowany zakres dynamiki (Dynamic Range) wynoszący co najmniej 130 dB. Parametr ten gwarantuje, że szum własny aparatury nie maskuje rzeczywistych parametrów próbki, również przy najwyższych częstotliwościach.
Analiza charakterystyki widmowej pozwala ocenić dwa kluczowe aspekty:
- Średnia skuteczność ekranowania (SE średnie): Stanowi syntetyczny wskaźnik tłumienia układu w całym badanym paśmie (np. ponad 50 dB średnio), umożliwiając bezpośrednie porównanie różnych wersji konstrukcyjnych lub weryfikację wymagań technicznych.
- Punktowy przebieg w funkcji częstotliwości: Skanowanie o wysokiej rozdzielczości w ponad tysiącu punktów pozwala wcześnie wykryć zjawiska rezonansowe, nieszczelności lub lokalne spadki tłumienności, których nie ujawniłaby sama wartość uśredniona.
Oficjalny raport z badań przekazywany zleceniodawcy zawiera:
- szczegółowy wykres skuteczności ekranowania w funkcji częstotliwości;
- wartość średnią oraz skrajne poziomy tłumienia wyznaczone w uzgodnionym paśmie roboczym;
- zestawienie warunków środowiskowych (temperatura, wilgotność) panujących podczas testu;
- pełną dokumentację fotograficzną stanowiska badawczego oraz parametry konfiguracyjne toru RF.
Dlaczego warto wybrać EMCTEST Technologies
EMCTEST Technologies dysponuje ugruntowanym doświadczeniem metrologicznym w pomiarach kompatybilności elektromagnetycznej i ekranowania RF. Połączenie komór GTEM dla kabli i złączy oraz komór bezodbiciowych dla struktur do 110 GHz pozwala wspierać producentów zarówno w formalnej kwalifikacji zgodności, jak i na etapach prac B+R ukierunkowanych na optymalizację wiązek i materiałów ekranujących.
Zamów ocenę techniczną swojego okablowania
Chcesz zweryfikować skuteczność ekranowania kabla, oplotu lub zestawu kabel-złącze? Prześlij specyfikację techniczną wyrobu: zespół naszych inżynierów opracuje plan badań optymalnie dopasowany do Twoich wymagań aplikacyjnych.
